匯超電子教你模擬電源芯片怎么測量好壞?

來源: | 發布日期:2021-01-20 瀏覽量:

模擬電源芯片怎么測量好壞?電源芯片是所有電子設備的電能供應心臟,掌控著電子設備的脈搏——電能,負責電能變換、分配、檢測等功能,一旦其失效將直接導致電子設備停止工作甚至損毀,是電子設備中很關鍵的器件。

電源芯片是電子設備不可或缺的元件,要是電源芯片在電路中出現了損壞,就會導致電子設備停止工作,那么我們又該如何檢測呢,下面跟匯超電子小編一起了解下電源電路中電源芯片怎么測量好壞。

1、離線檢測:測出IC芯片各引腳對地之間的正,反電阻值,以此與好的IC芯片進行比較,從而找到故障點;

2、在線檢測 :直流電阻的檢測法同離線檢測。但要注意: 要斷開待測電路板上的電源,萬能表內部電壓不得大于6V,測量時,要注意外圍的影響;

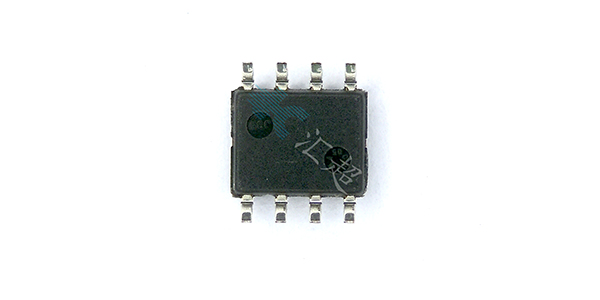

模擬電源芯片

3、交流工作電壓測試法:用帶有dB檔的萬能表,對芯片進行交流電壓近似值的測量。若沒有dB檔,則可在正表筆串入一只0.1-0.5μF隔離直流電容。該方法適于工作頻率比較低的IC。但要注意這些信號將受固有頻率,波形不同而不同,所以所測數據為近似值。

4、總電流測量法:通過測電源芯片的總電流,來判別芯片的好壞。由于芯片內部大多數為直流耦合,IC損壞時(如PN結擊穿或開路)會引起后級飽和與截止,使總電流發生變化。所以測總電流可判斷芯片的好壞。在線測得回路電阻上的電壓,即可算出電流值來。

在檢測電源芯片前我們需要掌握該電路中IC的用途、內部結構原理、主要電特性等,必要時還要分析內部電原理圖,以便更好的判斷證明該器件是否確屬損壞,通過以上幾種檢測方法,工程師一般都可以很快段判出電源芯片的好壞。
