AD8362是一款RF和微波芯片。其是專門為各種高頻通信系統以及需要精確響應信號功率的儀器儀表而設計的。極易使用，僅需5V單電源供電，再加上幾個電容便可以穩定工作。工作范圍從任意低頻至3.8GHz以上，可接受?52 dBm到+8 dBm的輸入。

在阻性梯形衰減器上施加輸入信號，能夠提供由施加于VSET引腳的電壓控制的連續可變衰減器。所得到的信號施加于高性能寬帶放大器，其輸出通過精確平方律檢波器單元測量。隨后會對波動輸出執行濾波，并且會與相同平方器的輸出進行比較，此平方器的輸入是施加于VTGT引腳的固定直流電壓，通常是提供于VTGT引腳的1.25 V精確基準電壓。

這些平方單元的輸出差異在高增益誤差放大器內進行積分，利用軌到軌能力在VOUT引腳產生電壓。在控制器模式下，主機系統RF放大器的增益，能夠通過低噪聲輸出來進行改變，從而相對于輸入功率平衡設定點。

將VOUT與VSET相連，該器件便可以作為功率測量器件使用。在PWDN引腳上施加邏輯高電平即可關斷AD8362，并使其具有1.3mW的功耗。25。C時，工作電流在20μs內便可上電至20mA的標稱。

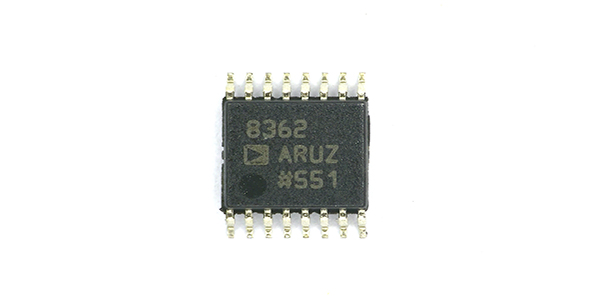

AD8362使用的是16引腳TSSOP封裝，在-40°C~+85°C的工作溫度范圍可正常工作。對于功率放大器線性化、控制環路、變送器功率控制、變送器信號強度指示(TSSI)、RF儀器儀表等應用來說十分適合。
